अगर मोबाइल फोन ऑन हो रहा है, टच और आवाज काम कर रही है, लेकिन स्क्रीन पर लाइट नहीं आ रही है, तो यह डिस्प्ले बैकलाइट प्रॉब्लम हो सकती है। कई बार स्क्रीन पर हल्का-सा ग्राफिक या इमेज दिखाई देता है, लेकिन बैकलाइट बंद रहती है।
ऐसी स्थिति में सीधे डिस्प्ले या बैकलाइट IC बदल देना सही तरीका नहीं है। समस्या बैकलाइट IC, बूस्ट कॉइल, डायोड, कैपेसिटर, एनोड लाइन, डिस्प्ले जैक या खुद डिस्प्ले की LED लाइन में हो सकती है।
इसलिए नो लाइट फॉल्ट को ठीक करने के लिए सबसे पहले यह पता लगाना जरूरी है कि खराबी बोर्ड के किस हिस्से में है।
मोबाइल बैकलाइट प्रॉब्लम क्या होती है?
मोबाइल की LCD स्क्रीन में इमेज दिखाने और स्क्रीन को रोशन करने का काम अलग-अलग सिस्टम से होता है।
स्क्रीन पर इमेज बनाने के लिए ग्राफिक सर्किट काम करता है, जबकि स्क्रीन को रोशनी देने के लिए बैकलाइट LED का इस्तेमाल होता है।
इसी वजह से स्क्रीन काली होने पर पहले यह पता करना जरूरी है कि समस्या ग्राफिक में है या सिर्फ बैकलाइट में।
आमतौर पर दो स्थिति देखने को मिलती हैं:
- ग्राफिक भी नहीं है और लाइट भी नहीं है: ऐसी स्थिति में डिस्प्ले डेटा, ग्राफिक सप्लाई या दूसरे डिस्प्ले सर्किट की जाँच करनी पड़ सकती है।
- ग्राफिक दिखाई दे रहा है लेकिन लाइट नहीं है: इस स्थिति में बैकलाइट सर्किट, एनोड लाइन, कैथोड लाइन, डिस्प्ले जैक और LED लाइन को चेक करना चाहिए।
यही पहला अंतर सही रिपेयर के लिए सबसे ज्यादा जरूरी है।
सबसे पहले देखें: स्क्रीन पर ग्राफिक आ रहा है या नहीं
नो लाइट फॉल्ट आने पर सबसे पहले एक सही और टेस्टेड डिस्प्ले लगाकर फोन को ऑन करें।
स्क्रीन को थोड़ा तिरछा करके देखें। अगर आपको लोगो, टेक्स्ट, आइकन या कोई हल्की इमेज दिखाई देती है, तो इसका मतलब है कि ग्राफिक सेक्शन काम कर रहा है। अब आपका ध्यान बैकलाइट सर्किट पर होना चाहिए।
अगर स्क्रीन पर कुछ भी दिखाई नहीं देता, तो तुरंत बैकलाइट IC बदलने की जरूरत नहीं है। पहले डिस्प्ले, कनेक्टर, ग्राफिक सप्लाई और संबंधित लाइनों की जाँच करें।

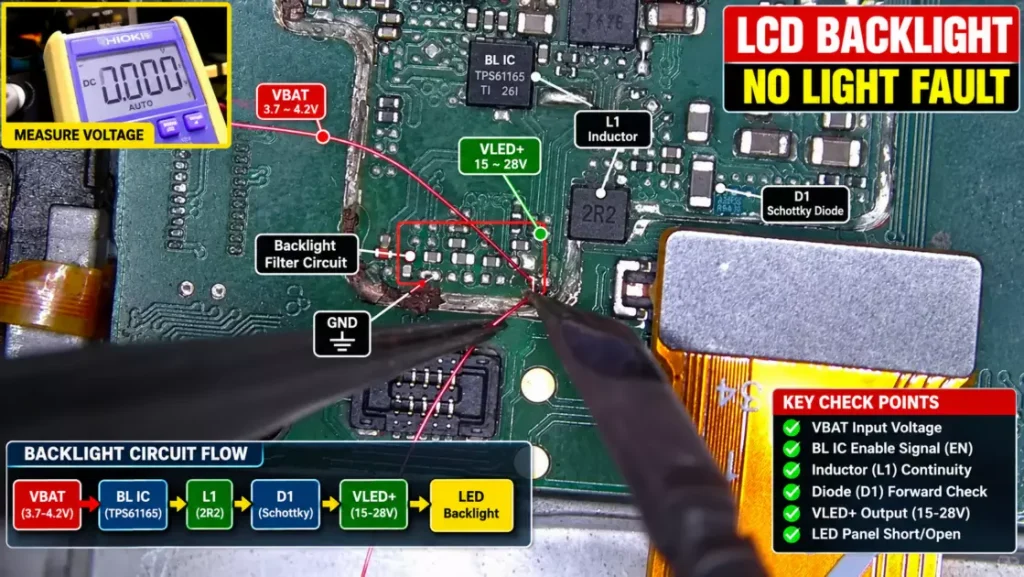

मोबाइल बैकलाइट सर्किट कैसे काम करता है?
मोबाइल में बैकलाइट LED को चलाने के लिए बैटरी के लगभग 3.8V वोल्टेज को ज्यादा वोल्टेज में बदला जाता है।
इस काम में सामान्यतः ये पार्ट शामिल होते हैं:
- बैकलाइट IC
- बूस्ट कॉइल
- डायोड
- कैपेसिटर
- एनोड लाइन
- कैथोड लाइन
- डिस्प्ले कनेक्टर
बैकलाइट IC और बूस्ट सर्किट मिलकर ज्यादा वोल्टेज तैयार करते हैं। इसके बाद यह आउटपुट डिस्प्ले की LED तक पहुँचता है।
कई मोबाइल बोर्ड में बैकलाइट एनोड लाइन पर लगभग 16V से 50V तक वोल्टेज मिल सकता है। हालांकि सही वोल्टेज मोबाइल मॉडल और उसके सर्किट डिजाइन पर निर्भर करता है।
इसलिए केवल किसी एक वोल्टेज को देखकर यह तय नहीं करना चाहिए कि सर्किट सही या खराब है।
नो लाइट फॉल्ट की सही जाँच कैसे करें?
अब एक-एक करके बैकलाइट सर्किट की जाँच करते हैं।
1. पहले सही डिस्प्ले से टेस्ट करें
सबसे पहले फोन में सही मॉडल का टेस्टेड डिस्प्ले लगाएँ। फोन को ऑन करें और देखें कि स्क्रीन पर ग्राफिक दिखाई देता है या नहीं।
अगर ग्राफिक दिखाई देता है लेकिन स्क्रीन में रोशनी नहीं है, तो बैकलाइट सेक्शन की जाँच शुरू करें।
गलत मॉडल या अलग वेरिएंट का डिस्प्ले इस्तेमाल करने से भी बैकलाइट काम नहीं कर सकती। इसलिए डिस्प्ले को दोष देने से पहले सही डिस्प्ले से टेस्ट करना जरूरी है।

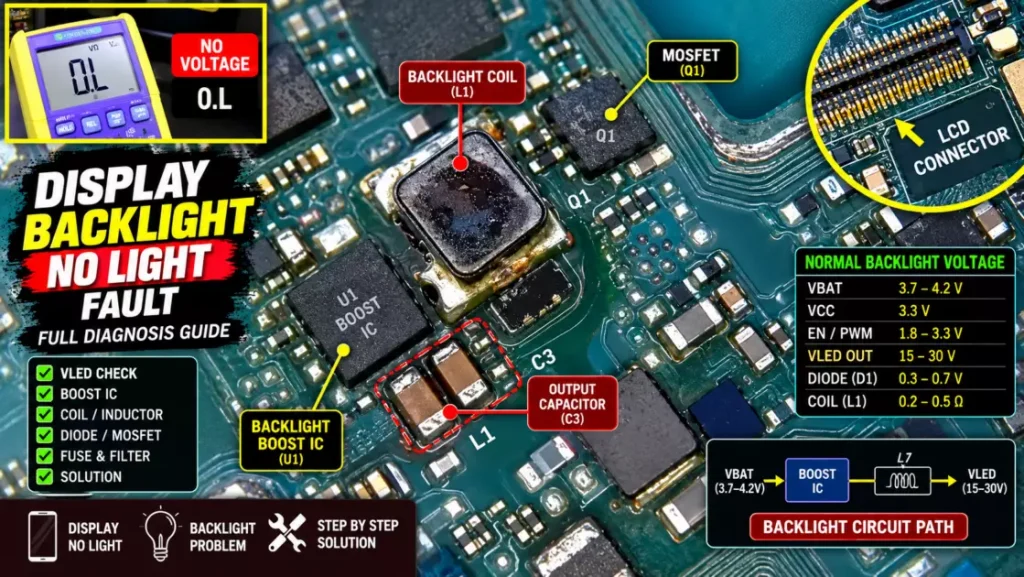

2. एनोड लाइन पर वोल्टेज चेक करें
मल्टीमीटर को DC वोल्टेज मोड में रखें। ब्लैक प्रोब को ग्राउंड पर रखें और रेड प्रोब से बैकलाइट एनोड लाइन या बूस्ट आउटपुट को चेक करें।
अगर एनोड पर बूस्ट वोल्टेज मिल रहा है, तो इसका मतलब है कि बैकलाइट का प्राथमिक बूस्ट सेक्शन काम कर रहा हो सकता है।
अब अगली जाँच डिस्प्ले कनेक्टर की तरफ करनी चाहिए। अगर एनोड पर वोल्टेज ही नहीं है, तो बूस्ट कॉइल, डायोड, कैपेसिटर, IC और संबंधित ट्रैक को चेक करना होगा।
3. बोर्ड पर फिजिकल डैमेज देखें
माइक्रोस्कोप या अच्छी रोशनी में बैकलाइट सेक्शन को ध्यान से देखें।
इन चीजों पर विशेष ध्यान दें:
- टूटा हुआ ट्रैक
- जला हुआ पैड
- खराब कॉइल
- गायब डायोड
- टूटा कैपेसिटर
- उखड़ा हुआ कंपोनेंट
- खराब सोल्डरिंग
- शील्ड या दूसरे पार्ट से शॉर्ट
कई बार मोबाइल गिरने या पानी लगने के बाद ट्रैक या पैड डैमेज हो जाता है। ऐसे मामलों में केवल कंपोनेंट बदलने से समस्या ठीक नहीं होगी।
4. बैकलाइट लाइन की कंटिन्यूटी चेक करें
फोन की बैटरी और पावर हटाने के बाद मल्टीमीटर को कंटिन्यूटी मोड में रखें। अब बैकलाइट आउटपुट से डिस्प्ले कनेक्टर तक लाइन को चेक करें। अगर बीच में ट्रैक टूट गया है, तो बैकलाइट का वोल्टेज कनेक्टर तक नहीं पहुँच पाएगा।
ध्यान रखें कि कंटिन्यूटी मोड में मिलने वाली रीडिंग को देखकर तुरंत शॉर्ट का निष्कर्ष नहीं निकालना चाहिए। सर्किट में लगे दूसरे कंपोनेंट भी रीडिंग को प्रभावित कर सकते हैं।
बैकलाइट डायोड की जाँच
बैकलाइट सर्किट में डायोड का काम करंट को सही दिशा में जाने देना है। डायोड को बदलते समय उसकी दिशा का विशेष ध्यान रखें।
सिर्फ आकार देखकर डायोड न लगाएँ। बोर्ड पर उसके पुराने ओरिएंटेशन और सर्किट के कनेक्शन को देखकर सही दिशा निर्धारित करें।
अगर डायोड गलत दिशा में लगा दिया गया है, तो बैकलाइट आउटपुट सही तरीके से काम नहीं कर सकता।
बूस्ट कॉइल कब चेक करें?
हर नो लाइट प्रॉब्लम में कॉइल बदलना जरूरी नहीं है। पहले देखें कि बैकलाइट आउटपुट बन रहा है या नहीं।
अगर:
- आउटपुट वोल्टेज नहीं बन रहा,
- कॉइल शारीरिक रूप से खराब है,
- कॉइल का कनेक्शन टूट गया है,
- या बैकलाइट आउटपुट अस्थिर है,
तो कॉइल और उसके आसपास के सर्किट की जाँच करें। कॉइल बदलते समय सही वैल्यू और उपयुक्त पार्ट का इस्तेमाल करना जरूरी है।
एनोड पर वोल्टेज है लेकिन लाइट नहीं आ रही
यह स्थिति मोबाइल बैकलाइट रिपेयर में काफी महत्वपूर्ण है। मान लीजिए बोर्ड पर एनोड लाइन में वोल्टेज मौजूद है, लेकिन स्क्रीन में लाइट नहीं आ रही। ऐसे में तुरंत बैकलाइट IC को खराब न मानें।
अब इन चीजों को चेक करें:
- एनोड लाइन डिस्प्ले जैक तक पहुँच रही है या नहीं।
- डिस्प्ले जैक का एनोड पिन सही है या नहीं।
- जैक का पिन टूटा या डैमेज तो नहीं है।
- डिस्प्ले फ्लेक्स में कोई समस्या तो नहीं।
- डिस्प्ले का सही वेरिएंट इस्तेमाल हो रहा है या नहीं।
- डिस्प्ले की अंदरूनी LED लाइन सही है या नहीं।
- कैथोड लाइन में कोई समस्या तो नहीं है।

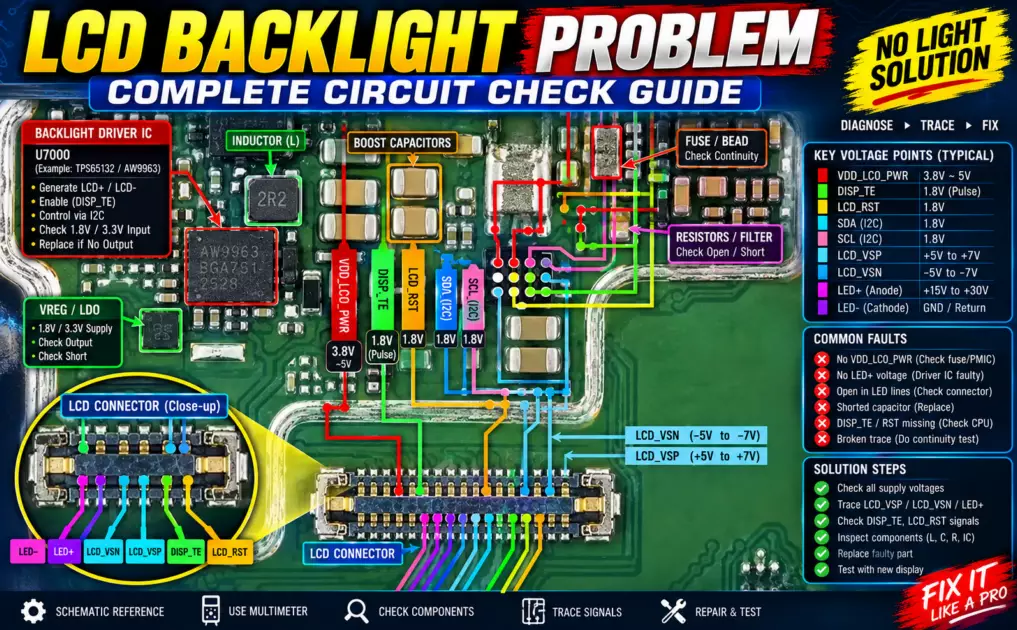

डिस्प्ले कनेक्टर पर एनोड वोल्टेज चेक करें
अगर बोर्ड के बैकलाइट आउटपुट पर वोल्टेज है, तो अब डिस्प्ले कनेक्टर पर उसी एनोड लाइन को चेक करें।
यहाँ दो स्थिति हो सकती हैं।
- पहली स्थिति: बोर्ड पर वोल्टेज है और कनेक्टर पर भी वोल्टेज है। इस स्थिति में डिस्प्ले, फ्लेक्स, LED लाइन और कैथोड लाइन को आगे चेक करना चाहिए।
- दूसरी स्थिति: बोर्ड पर वोल्टेज है लेकिन डिस्प्ले कनेक्टर पर वोल्टेज नहीं है। इसका मतलब एनोड लाइन के बीच में ट्रैक ओपन हो सकता है। ऐसी स्थिति में बोर्डव्यू या सर्किट ट्रेस की मदद से टूटी हुई लाइन को खोजें।
एनोड लाइन में जंपर कैसे काम आता है?
अगर एनोड ट्रैक टूट गया है और सही स्रोत तथा सही डिस्प्ले कनेक्टर पिन की पुष्टि हो चुकी है, तो बोर्ड-लेवल रिपेयर में जंपर का इस्तेमाल किया जा सकता है। लेकिन यह काम सावधानी से करना चाहिए।
जंपर लगाने से पहले:
- सही एनोड आउटपुट की पुष्टि करें।
- डिस्प्ले कनेक्टर का सही एनोड पिन पहचानें।
- जंपर का रास्ता छोटा और सुरक्षित रखें।
- आसपास के कंपोनेंट से शॉर्ट न होने दें।
- सोल्डरिंग के बाद बोर्ड को अच्छी तरह साफ करें।
- जंपर को उचित तरीके से सुरक्षित करें।
गलत पॉइंट पर जंपर लगाने से डिस्प्ले या बोर्ड को नुकसान हो सकता है। इसलिए बिना बोर्डव्यू या सर्किट की पुष्टि किए किसी भी लाइन पर जंपर नहीं लगाना चाहिए।
जंपर रिपेयर के बाद क्या चेक करें?
जंपर लगाने के बाद तुरंत फोन को पावर देने के बजाय पहले रिपेयर किए गए हिस्से को ध्यान से देखें।
चेक करें:
- कहीं सोल्डर ब्रिज तो नहीं है।
- जंपर सही पैड पर लगा है या नहीं।
- आसपास का कोई कंपोनेंट शॉर्ट तो नहीं है।
- तार ढीला तो नहीं है।
- डिस्प्ले कनेक्टर का पिन डैमेज तो नहीं हुआ।
इसके बाद आवश्यक शॉर्ट और वोल्टेज टेस्ट करके फोन को पावर दें।
नो लाइट रिपेयर में होने वाली आम गलतियाँ
- बिना जाँच के बैकलाइट IC बदलना
ग्राफिक की पुष्टि किए बिना IC बदलना सही तरीका नहीं है। पहले यह पता करें कि स्क्रीन पर इमेज बन रही है या नहीं।
- हर बार कॉइल बदल देना
अगर एनोड पर सही आउटपुट वोल्टेज मौजूद है, तो कॉइल को बदलने से पहले आउटपुट लाइन और डिस्प्ले कनेक्टर की जाँच करें।
- गलत डिस्प्ले को बोर्ड फॉल्ट समझना
अलग वेरिएंट के डिस्प्ले में कनेक्शन अलग हो सकते हैं। इसलिए हमेशा सही और टेस्टेड डिस्प्ले से फॉल्ट की पुष्टि करें।
- डायोड की दिशा भूल जाना
डायोड को सही दिशा में लगाना जरूरी है। गलत पोलैरिटी से बैकलाइट सर्किट काम नहीं कर सकता।
- रिपेयर के बाद शॉर्ट टेस्ट न करना
जंपर या सोल्डरिंग के बाद आसपास शॉर्ट या सोल्डर ब्रिज की जाँच जरूर करें।
मोबाइल बैकलाइट रिपेयर की आसान चेकलिस्ट
नो लाइट फॉल्ट आने पर इस क्रम को याद रखें:
ग्राफिक → सही डिस्प्ले → एनोड वोल्टेज → बूस्ट कॉइल → डायोड → कैपेसिटर → एनोड ट्रैक → डिस्प्ले जैक → कैथोड → डिस्प्ले LED लाइन
इस क्रम से काम करने पर बिना जरूरत पार्ट बदलने की संभावना कम हो जाती है।
रिपेयर के बाद फाइनल टेस्ट
बैकलाइट ठीक होने के बाद केवल स्क्रीन में लाइट आना ही पर्याप्त नहीं है।
इन चीजों को भी चेक करें:
- फोन सही तरीके से बूट हो रहा है।
- स्क्रीन पर ग्राफिक सही है।
- बैकलाइट लगातार जल रही है।
- स्क्रीन फ्लिकर नहीं कर रही।
- लाइट की ब्राइटनेस सामान्य है।
- एनोड वोल्टेज स्थिर है।
- डिस्प्ले कनेक्टर ठीक है।
- जंपर या बदला हुआ कंपोनेंट मजबूती से लगा है।
- बोर्ड पर कोई सोल्डर ब्रिज नहीं है।
- डिस्प्ले लगाने के बाद कोई दबाव या फिटिंग समस्या नहीं है।
निष्कर्ष
मोबाइल डिस्प्ले बैकलाइट प्रॉब्लम को ठीक करने के लिए सबसे जरूरी चीज सही डायग्नोसिस है।
अगर फोन ऑन हो रहा है और स्क्रीन पर हल्का ग्राफिक दिखाई दे रहा है लेकिन लाइट नहीं आ रही, तो सबसे पहले बैकलाइट एनोड वोल्टेज चेक करें। इसके बाद बूस्ट कॉइल, डायोड, कैपेसिटर, एनोड ट्रैक और डिस्प्ले कनेक्टर तक लाइन को ट्रेस करें।
अगर बोर्ड पर बैकलाइट वोल्टेज बन रहा है लेकिन डिस्प्ले जैक तक नहीं पहुँच रहा, तो एनोड लाइन ओपन हो सकती है। सही लाइन की पुष्टि होने के बाद जंपर से रिपेयर किया जा सकता है।
सबसे महत्वपूर्ण बात यह है कि हर नो लाइट फॉल्ट में बैकलाइट IC या कॉइल बदलना जरूरी नहीं होता। पहले मीटर से जाँच करें, फिर खराब पार्ट या लाइन पर काम करें। यही तरीका रिपेयर को ज्यादा सटीक और सुरक्षित बनाता है।
मोबाइल बैकलाइट प्रॉब्लम: अक्सर पूछे जाने वाले सवाल
Q1. फोन की स्क्रीन पर हल्का चित्र दिखता है लेकिन लाइट नहीं आती, इसका क्या मतलब है?
इसका मतलब हो सकता है कि ग्राफिक सेक्शन काम कर रहा है और समस्या बैकलाइट सर्किट, एनोड लाइन, डिस्प्ले कनेक्टर या डिस्प्ले LED लाइन में है।
Q2. बैकलाइट एनोड लाइन पर कितना वोल्टेज होना चाहिए?
यह मोबाइल मॉडल और सर्किट डिजाइन पर निर्भर करता है। कई बैकलाइट सर्किट में लगभग 16V से 50V तक वोल्टेज देखा जा सकता है। सही वोल्टेज के लिए संबंधित बोर्ड के सर्किट को देखें।
Q3. एनोड पर वोल्टेज है लेकिन स्क्रीन में लाइट नहीं है, अब क्या चेक करें?
सबसे पहले डिस्प्ले कनेक्टर के एनोड पिन पर वोल्टेज चेक करें। इसके बाद एनोड ट्रैक, जैक, डिस्प्ले फ्लेक्स, LED लाइन और कैथोड लाइन की जाँच करें।
Q4. क्या हर नो लाइट प्रॉब्लम में बैकलाइट IC बदलना जरूरी है?
नहीं। पहले बूस्ट आउटपुट और एनोड लाइन की जाँच करें। समस्या डायोड, कॉइल, ट्रैक, डिस्प्ले जैक या डिस्प्ले में भी हो सकती है।
Q5. क्या एनोड लाइन पर जंपर लगाना सुरक्षित है?
सही एनोड स्रोत और सही डिस्प्ले कनेक्टर पिन की पुष्टि होने के बाद जंपर रिपेयर किया जा सकता है। लेकिन यह काम उचित बोर्ड-लेवल रिपेयर कौशल और उपकरण के साथ ही करना चाहिए।
